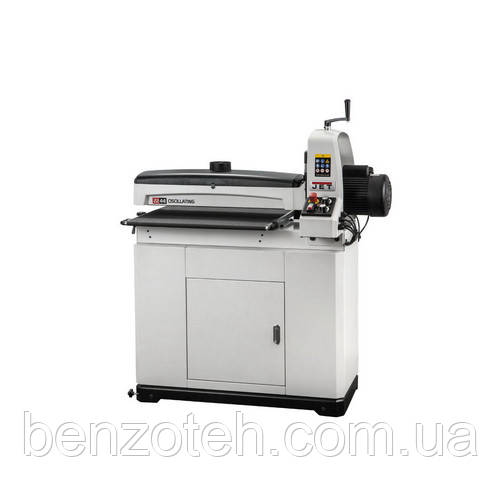

Верстат шліфувальний барабанний JET JWDS-2244 OSC-M (В)

JWDS-2244OSC-M барабанний шліфувальний верстат із осциляцією. Модель виконана в новому дизайнерському стилі та обладнана розумною системою управління швидкістю подачі заготовки SandSmart.

Основу конструкції складає чавунний корпус, на якому змонтовано конвеєр автоподачі та консоль зі шліфувальним барабаном. За рахунок такого розміщення ширина заготовки не обмежена габаритами шліфувального вузла. Висота барабана змінюється за допомогою регулювальної рукоятки, що дозволяє налаштовувати величину просвіту до транспортера від 0,8 до 100 мм. Операція з налаштування паралельності основи та осі барабана проводиться без використання допоміжних інструментів.

Крім основного асинхронного двигуна з вихідною потужністю 1,3 кВт, у консолі встановлено допоміжний колекторний. Він приводить у дію механізм осциляції, що забезпечує поперечні (вздовж осі обертання) коливання барабана з амплітудою дюйма ¾ (приблизно 19 мм) і частотою від нуля до 120 ходів за хвилину. Регулювання проводиться з панелі управління рукояткою, що обертається. В результаті абразив рухається вздовж заготовки не лінійно, а хвилеподібно. Більш складна траєкторія дозволяє збільшити продуктивність шліфування та продовжити ресурс абразиву, але головне покращити якість обробки заготовок, зокрема виключити появу поздовжніх рисок через дефекти «шкурки», нерівномірне зношування або налипання смоли.

Ще одна особливість верстата – система SandSmart, що керує швидкістю подачі. Вона відстежує величину навантаження на основний двигун і, якщо та підніметься до критичної, знижує швидкість конвеєра. Як тільки складна для шліфування ділянка буде пройдена і навантаження знизиться, контролер збільшить швидкість подачі до заданої оператором.

Як і всі барабанні шліфувальні Jet, цей обладнаний системою, що полегшує заміну абразивного матеріалу. По-перше, сам барабан виконаний легкознімним. По-друге, оптимальне натяг намотаної на нього стрічки задається автоматично за допомогою спеціального пружинного механізму; він компенсує розтягування матеріалу при зносі.

ОСОБЛИВОСТІ:

Коливальний рух барабана
Консольне розташування барабана
Плавне регулювання швидкості подачі
Система контролю подачі SandSmart
Плавне регулювання частоти коливальних рухів
Регулювання висоти положення барабана рукояткою, що обертається.
Просте (без інструментів) регулювання паралельності транспортера
Алюмінієвий шліфувальний барабан
Система швидкого фіксування та натягу шліфувальної стрічки
Закрита підставка

Характеристика:

Напруга мережі 230 В/частота 50 Гц
Потужність (вихідна) потужність 2.3 (1.3) кВт
Частота обертання барабана 1400 об/хв.
Частота коливань барабана 0 – 120 хід/хв.
Амплітуда коливань барабана 19 мм.
Шліфувальний барабан/щітковий вал Ø127х584 мм.
Ширина шліфувальної стрічки 75 мм.
Швидкість подачі 0-3 м/хв.
Ширина області шліфування у два проходи 560 (1120) мм.
Товщина заготовки 0.8 – 100 мм.
Мінімальна довжина заготівлі 60 мм.
Діаметр витяжного штуцера 100 мм.
Габарити (ДхШхВ) 1200х611х1320 мм.
Вага 136 кг.

КОМПЛЕКТАЦІЯ
Шліфувальна стрічка із зерном 80 G
Транспортерна стрічка із зерном 100 G
