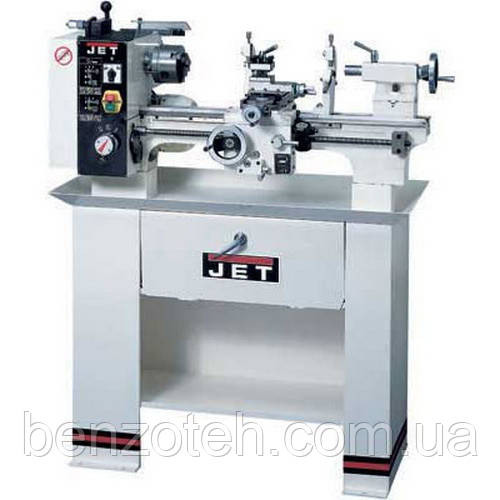

Верстат токарний гвинторізний Jet BD-920 W

Токарно-гвинторізний верстат JET BD-920W здатний виконати найскладніші токарні роботи. Для цього пристрою немає нічого неможливого. Обточка, розтичка циліндричних, конічних і фасонних поверхонь, нарізання різі, підрізання й оброблення торців, свердління,зенкерування й багато інших завдань виконуються якнайшвидше в найвищій якості.

Токарно-гвинторізний верстат JET BD-920W для виконання величезної кількості робіт використовує силу надійного електродвигуна, вхідна потужність якого 0,97 кВт, а вихідна — 0,55 кВт. Такий потужний мотор гарантує оптимальну роботу всіх складників механізмів інструмента. Тому й стає можливою робота із заготовками навіть із найтвердіших металів.

Токарно-гвинторізний верстат JET BD-920W для забезпечення високої якості роботи та продовження терміну експлуатації різців, свердел,зенкерів, розверток, мітчиків, плашок має 6 швидкостей, які дають змогу регулювати оберти в межах 110-1700 об/хв. Можливість самостійно вибирати необхідну швидкість подавання в діапазоні 0,02-0,5 мм/об сприяє підвищенню якості деталей, що виготовляються.

Токарно-гвинторізний верстат JET BD-920W призначений для роботи з досить великими заготовками. Максимальна відстань між його центрами, які надійно фіксують деталь, досягає 500 мм. Такий пристрій безвідмовно слугуватиме впродовж довгих років, всі його складники частини виготовлені з дотриманням найвищих вимог до якості. Вага цієї моделі всього 110 кг.

Основні особливості:

• Загартовані та відшліфовані напрямні станини верстата;
• Механізм швидкого перемикання швидкості подавання;
• Редуктор прямого та зворотного подавання;
• Конічні роликові підшипники шпинделя;
• Макс, люфт супорту 0,1 мм;
• Гайки шпинделя встановлюються без проміжків;
• Регульована в поперечному напрямку задня бабка для обточування конусів;
• Ремінне передавання головного шпинделя із системою швидкого перемикання частоти обертання;
• Реверсивне обертання шпинделя;
• Регулювання щілин напрямних за допомогою клинових планок;
• Поздовжнє подавання по зубчастій рейці з малим зносом;
• Автоматичне подавання поздовжнього супорту.

Характеристика:

• Споживана (вихідна) потужність 0,97 кВт (0,55 кВт)
• Напруга мережі 220 В/50 Гц
• Діаметр обточки над станиною 220 мм.
• Діаметр обточки над супортом 135 мм.
• Відстань між центрами 500 мм.
• Конус шпинделя МК-3
• Під'єднання шпинделя — Укорочений конус D1-38
• Прохідний отвір шпинделя 20 мм.
• Макс. розмір хвостовика різця 12 х 12 мм.
• Діапазон швидкостей — 6 швидкостей,  110 - 1700 об./хв
• Хід пінолі задньої бабки 40 мм.
• Діаметр пінолі 26  мм
• Піноль задньої бабки: МК-2
• Діапазон поздовжнього подавання 0,03 — 0,2 мм/об
• Кількість поздовжніх подачів 11 шт.
• Діапазон поперечного подавання 0,03 — 0,2 мм/об
• Кількість поперечних поач 11 шт.
• Швидкість подавання 0,02 — 0,5 мм/об
• Метрична різь 0,12 — 3,5 мм
• Кількість метричних різь 18 шт.
• Дюймова різь 8 - 60 TPI
• Кількість дюймових різі 30 шт.
• Крок ходового гвинта Tr 15x1 мм
• Хід поперечного супорту 125 мм
• Хід верхнього супорту 45 мм
• Діапазон нерухомого люнету 9,5-190 мм
• Діапазон рухомого люнету 12-90 мм
• Відстань між напрямними 115 мм
• Габарити (ДхШхВ) 940х510х500 мм
• Вага 110 кг.

Комплектність:

• Верстат токарний гвинторізний Jet BD-920 W
• 4-позиційний тримач із фіксатором;
• Однопозиційний рецетримач;
• Рухомий і нерухомий люнети;
• Комплект змінних шестерень;
• Безперервні опорні центри МК-2 і МК-3;
• Покажчик різі;
• Кріпильна плита Ø 180 мм;
• 4-кулачкова планшайба Ø 180 мм;
• 3-кулачковий патрон Ø 100 мм;
• Інструмент для обслуговування.
