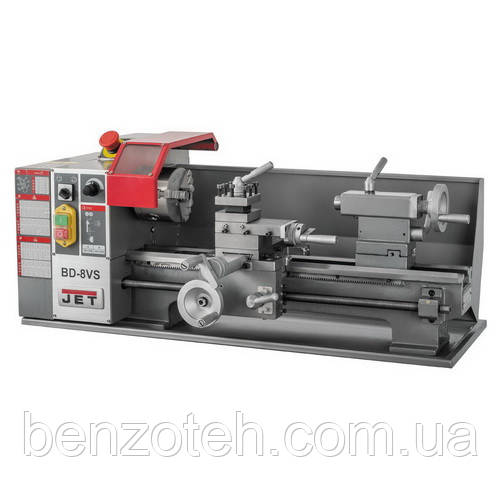

Верстат токарний по металу JET BD-8VS (М)

Верстат JET BD-8VS відноситься до класу настільних токарних верстатів. Верстат поставляється з піддоном для збирання стружки і через піддон прикручується до тумби або верстата. Незважаючи на свої маленькі габарити верстат здатний обробляти заготівлю діаметром до 210 мм над станиною, а якщо точити над супортом, цей діаметр зменшується до 135 мм. При цьому максимальна довжина обробки (РМЦ) становить 400 мм.

Обертання заготовки забезпечує двигун потужністю 0,6 кВт, колекторний двигун, а це одні з найнадійніших двигунів для настільних токарних верстатів.

Особливістю верстата BD-8VS є наявність плавного регулювання швидкості у двох діапазонах, діапазони змінюються шляхом перекидання ременя на шківах. Усього діапазону два від 50 до 1250 і від 100 до 2500. Плавне регулювання дозволяє підібрати режими різання під будь-який тип матеріалу.

Верстат вміє нарізати метричні та дюймові різьблення, для зміни кроку різьблення необхідно набирати гітару з шестерень. Всі шестерні металеві та мають гарний ресурс працездатності. На токарному «малюку» можна нарізати 14 метричних, так – так, цілих 14 метричних та 12 дюймових різьблень. Верстат закриє будь-яке завдання при ремонті водопроводу і, будь-якої, побутової речі.

Для якісного та швидкого точення передбачена автоматична подача супорта, подовжня подача. Усього подач дві 0,1 мм на оборот і 0,2 мм на 1 оборот шпинделя.

BD-8VS має можливість точити конуса, 4-х позиційна різцетримка повертається разом із верхньою кареткою на 90 градусів в обидві сторони, це проточка, так званих, малих конусів. Також можна проточувати конуса по всій довжині верстата за рахунок юстування задньої бабки. Що це означає? Ми можемо зміщувати задню бабку щодо центрів на +/- 10 мм.

Верстат відмінно підійде для любителів зробити щось руками, моделювання, виробництво, ремонт і просто улюблене хобі!

ОСОБЛИВОСТІ:

Праве та ліве обертання шпинделя
Плавне регулювання обертів у 2-х діапазонах
Можливість нарізування дюймового та метричного різьблення
Чавунна станина загартована та відшліфована
Швидка фіксація задньої бабки
Юстування задньої бабки для точення конуса
Автоматична подача при точенні
Металеві шестерні гітари зубчастих коліс
Цифрова індикація частоти обертання шпинделя
Аналог СН-1 Умілець

Характеристика:

напруга мережі 230 В/частота 50 Гц
Потужність двигуна 0.6 кВт
Споживана потужність (S6 40%) 1 кВт
Тип двигуна – колекторний
Діаметр обточування над станиною 210 мм.
Діаметр обточування над поперечним супортом 135 мм.
Відстань між центрами 400 мм.
Частота обертання шпинделя 50 – 2500 об/хв.
Кількість швидкостей шпинделя - безступінчаста
Конус шпинделя МК-3
Діаметр прохідного отвору шпинделя 21 мм.
Діапазон поздовжнього подавання 0.1; 0.2 мм/про.
Кількість поздовжніх подач 2 шт.
Діапазон метричного різьблення 0.25 – 3 мм.
Кількість метричних різьблень 14 шт.
Дюймове різьблення 8 -44 TPI
Кількість дюймових різьблень 12 шт.
Крок ходового гвинта Tr 16x2 мм.
Макс. розмір різця 10х10 мм.
Хід поперечного супорта 100 мм.
Хід верхнього супорта 75 мм.
Піноль задньої бабки МК-2
Хід пінолі задньої бабки 50 мм.
Діаметр пінолі 25 мм.
Відстань між напрямними 100 мм.
Габарити (ДхШхВ) 890х390х310 мм.
Вага 75 кг.

КОМПЛЕКТАЦІЯ:

Нерухомий центр МК-3
Нерухомий центр МК-2
3-x кулачковий патрон 100 мм із зворотними кулачками
Захисна кришка патрона з кінцевим вимикачем
4-х позиційний різцетримач
Піддон для збору стружки
Змінні металеві шестерні 30/35/40/42/50/52/60/66T
Масляний шприц
Ключ для 3-х кулачкового патрона
Набір інструментів для обслуговування верстата посібник з експлуатації
Цифровий дисплей індикації частоти обертання шпинделя
Задня захисна стінка
